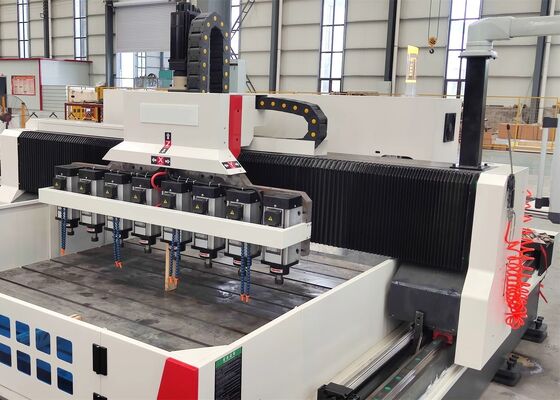

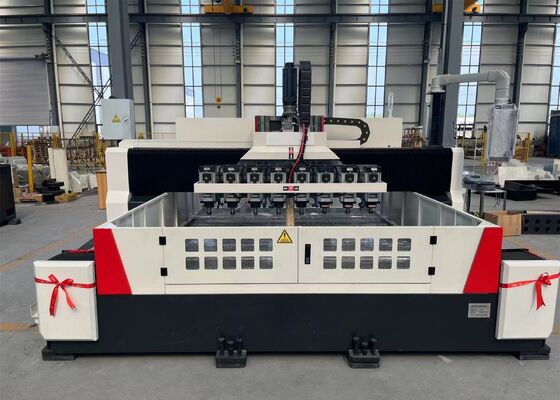

Modelle 2215ER20 Gantry CNC Filtre Plakası Makinesi 2200*1500mm İş parçasının boyutu
Uygulamalar:
Temel olarak, filtre levhaları ve ince levhalar gibi iş parçacıklarının etkin kalınlık aralığında verimli sondaj için kullanılır.Hem tek malzeme hem de kompozite malzeme parçalarında delik açabilir.İşleme süreci dijital olarak kontrol edilir, bu da işlemi çok uygun hale getirir. Otomatik, yüksek hassasiyetli, çok çeşitlilikli ve seri üretimi sağlar.
Parametre yapılandırması:
| İş parçasının boyutu |
LxW |
2200*1500mm |
| Ganti yüksekliği |
200 mm |

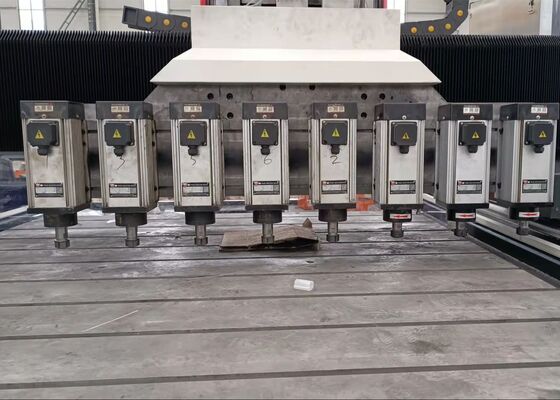

| Dikey kaydırıcı ram sondaj gücü başlığı |
Ne kadar? |
13 |
| Dövenin konik deliği |
ER20 |
| En fazla delme çapı |
Φ 1-Φ6 mm |
| Döner hızı |
50-12000 r/dakikada |
| Servo spindle motor gücü |
2.2KW |
| Frekans dönüştürücü |
13*2,2KW |
| Spindle'in alt ucundan çalışma masasına mesafe |
0-200mm |
| Güç başlığının yan hareketleri |
Maks. yatay yürüyüş |
1500 mm |
| Yan hareket hızı |
0 ~ 7 |
| Yan hareket için servomotor gücü |
2.4*1 |
| Gantry uzunlamalı hareketi |
Maks. besleme çarpısı |
2200 |
| Besleme hareket hızı |
0 ~ 7 m/min |
| Besleme servo motor gücü |
2*2,4kw |
| Dikey ram besleme hareketi |
Maks. darbe |
200 mm |
| Hareket hızı |
0~7m/min |
| Servo motor gücü |
2.4kW*1 (frene) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
Makine yapısı:
Genellikle bir çalışma masasından, hareketli bir portardan, hareketli bir eyerden, birden fazla sondaj gücü başından, otomatik yağlama cihazından, koruyucu cihazlardan, dolaşım soğutma cihazından oluşur.Dijital kontrol sistemi, ve bir elektrik sistemine sahiptir. Yürüyen kılavuz çiftleri tarafından desteklenen ve yönlendirilmiş ve hassas kurşun vida çiftleri tarafından çalıştırılan makine aracının yüksek konumlandırma doğruluğu ve tekrarlanabilirliği vardır.
1Otomatik yağlama ve koruma cihazları:
Bu alet makinesinde Tayvan yapımı hacimsal basınç dağıtıcı otomatik yağlama cihazı vardır. Bu cihaz, tüm hareketli parçaları, örneğin kılavuzları, kurşun vidaları,ve dişlilerX ve Y eksenleri toz geçirmez koruyucu kapaklarla donatılmıştır ve çalışma masası sıçrama geçirmez defterlerle çevrilidir.
2Keyuan otobüsünün mutlak değeri CNC sistemi
Bu Keyuan CNC sondaj ve freze makineleri için özel bir sistemdir. Motorlar yüksek hassasiyetli mutlak değerli servo motorlar tarafından çalıştırılır. RS232 arayüzü, renkli ekran,Çinli bir işletim arayüzü, ve sitedeki / harici USB girişini destekler.
3. Hareketsiz bellek fonksiyonu.
Aniden bir elektrik kesintisi veya başka bir operasyon kesintisi durumunda, bu işlev, elektrik kesintisi öncesinde son delinen deliğin yerini hızlı ve uygun bir şekilde geri almayı sağlar.Operatörler daha sonra hızlı bir şekilde bir sonraki adıma geçebilirler.Arama süresini tasarruf ediyoruz.
4Lazer Interferometre:
Kalibrasyon için, İngiltere'deki RENISHAW şirketinden bir lazer interferometre kullanılır, yükseklik hatasını, geri tepki, konumlama doğruluğunu,ve makinenin dinamik ve statik istikrarını ve işleme doğruluğunu sağlamak için tekrarlanabilirlikTop çubuğu muayenesi: Gerçek daireselliği ve makinenin geometrik doğruluğunu kalibre etmek için İngiltere'deki RENISHAW şirketinden bir top çubuğu kullanılarak her makine muayenesi yapılır.ve aynı zamanda makinenin 3D işleme doğruluğunu ve dairesel doğruluğunu sağlamak için dairesel kesim deneyleri yürütür.
