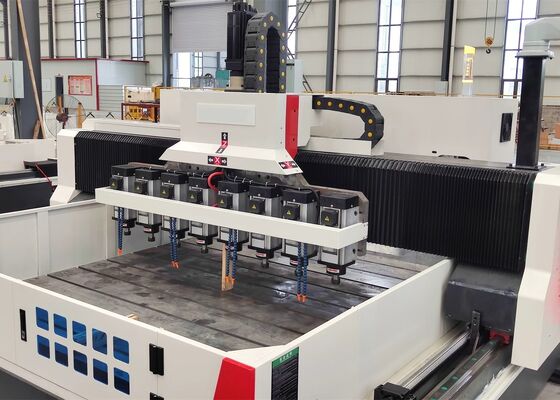

CNC Elek Levha Delme Makinesi 13 adet Dikey Kayar Ram Delme Güç Kafası
Uygulamalar:
Bu makine, öncelikli olarak belirtilen etkili kalınlık aralığındaki delikli levhalar ve ince çelik levhalar gibi iş parçalarının yüksek verimli delinmesi için tasarlanmıştır. Hem tek malzemeli hem de kompozit malzemeli bileşenlerde delik işleme yeteneğine sahiptir. Tüm işleme süreci, dijital bir CNC sistemi aracılığıyla kontrol edilir, bu da kullanışlı bir çalışma sağlar ve otomatik, yüksek hassasiyetli, çok ürünlü ve yüksek hacimli üretimi destekler.
Parametre yapılandırması:
| İş parçası boyutu |
UxG |
2200*1500mm |
| Portal yüksekliği |
200mm |

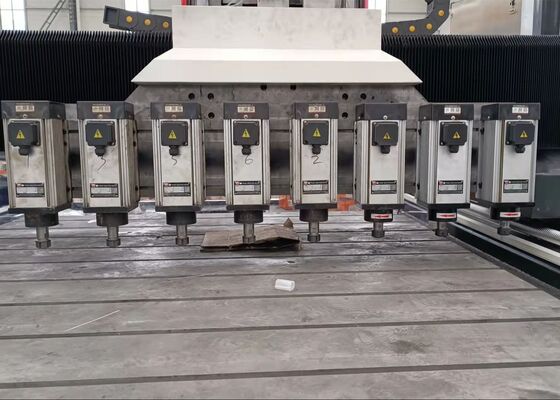

| Dikey kayar ram delme güç kafası |
Adet. |
13 |
| iş mili konik deliği |
ER20 |
| Maks. delme çapı |
Φ 1-Φ6mm |
| İş mili hızı |
50-12000 dev/dak |
| Servo iş mili motor gücü |
2.2KW |
| Frekans dönüştürücü |
13*2.2KW |
| İş milinin alt ucu ile iş tablası arasındaki mesafe |
0-200mm |
| Güç kafasının yanal hareketi |
Maks. yatay strok |
1500mm |
| Yanal hareket hızı |
0~7 |
| Yanal hareket için servo motor gücü |
2.4*1 |
| Portal boyuna hareket |
Maks. besleme stroku |
2200 |
| Besleme hareket hızı |
0~7 m/dak |
| Besleme servo motor gücü |
2*2.4kw |
| Dikey ram besleme hareketi |
Maks. strok |
200mm |
| Hareket hızı |
0~7m/dak |
| Servo motor gücü |
2.4kW*1 (frenli) |
| Üç eksen konumlandırma hassasiyeti |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksen tekrarlanan konumlandırma hassasiyeti |
X/Y/Z/A/B/C |
±0.01/1000mm |
Makine Yapısı:

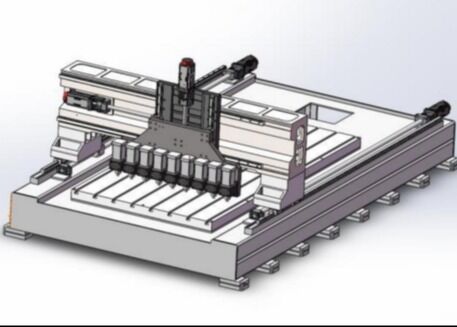

Makine temel olarak bir iş tablası, hareketli portal, hareketli sele, çoklu delme güç kafaları, otomatik yağlama sistemi, koruyucu cihazlar, sirkülasyonlu soğutma sistemi, CNC kontrol sistemi ve elektrik sisteminden oluşmaktadır. Eksenler, mükemmel konumlandırma hassasiyeti ve tekrarlanabilirliği sağlayan haddeleme lineer kılavuzlar tarafından desteklenmekte ve yönlendirilmekte ve hassas bilyalı vidalı mil tertibatları tarafından tahrik edilmektedir.
1. Otomatik Yağlama ve Koruyucu Cihazlar:
Makine, kılavuzlar, kurşun vidalar ve dişliler dahil olmak üzere kritik hareketli bileşenlere otomatik olarak yağlayıcı sağlayan, Tayvan üretimi hacimsel basınç dağıtımlı otomatik yağlama sistemi ile donatılmıştır. Bu sistem, ölü bölgeler olmadan kapsamlı yağlama sağlar ve makinenin hizmet ömrünü etkili bir şekilde uzatır. X ve Y ekseni tertibatlarında toz geçirmez koruyucu kapaklar bulunurken, iş tablasının etrafında sıçramaya dayanıklı koruyucu bölmeler operasyonel korumayı artırmak için yerleştirilmiştir.
2. Entegre Keyuan Bus Mutlak CNC Sistemi
Ekipman, CNC delme ve frezeleme uygulamaları için geliştirilmiş özel bir Keyuan CNC sistemi kullanmaktadır. Sürüş sistemi, doğru ve güvenilir hareket kontrolü sağlamak için yüksek hassasiyetli mutlak servo motorlar kullanır. Sistem, RS232 iletişim arayüzü, renkli ekran, Çince işletim arayüzü ve yerel ve harici USB veri girişi desteği ile donatılmıştır, bu da kullanışlı program yönetimi ve veri aktarımı sağlar.
3. Güç Kesintisi Bellek Fonksiyonu
Beklenmedik bir güç kesintisi veya başka bir operasyonel duruş durumunda, güç kesintisi bellek fonksiyonu, operatörün son tamamlanan deliğe karşılık gelen işleme konumunu hızlı bir şekilde tanımlamasını ve geri yüklemesini sağlar. Bu özellik, konum kurtarma süresini azaltır ve üretimin uygun işleme noktasından verimli bir şekilde devam etmesine olanak tanır.
4. Lazer İnterferometre:
Hassas makine kalibrasyonu için Birleşik Krallık'tan RENISHAW lazer interferometresi kullanılmaktadır. Makinenin dinamik ve statik performansını ve genel işleme hassasiyetini koruyarak, adım hatalarını, boşlukları, konumlandırma hassasiyetini ve tekrarlanabilirliği doğru bir şekilde ölçer ve telafi eder. Ballbar Muayenesi: Her makine, daireselliği ve geometrik doğruluğu değerlendirmek için Birleşik Krallık'tan RENISHAW ballbar sistemi kullanılarak incelenir. Üç boyutlu işleme doğruluğunu ve dairesellik performansını doğrulamak için dairesel interpolasyon kesme testleri de yapılır, bu da pratik uygulamalarda tutarlı makine kalitesi ve güvenilir hassasiyet sağlar.
