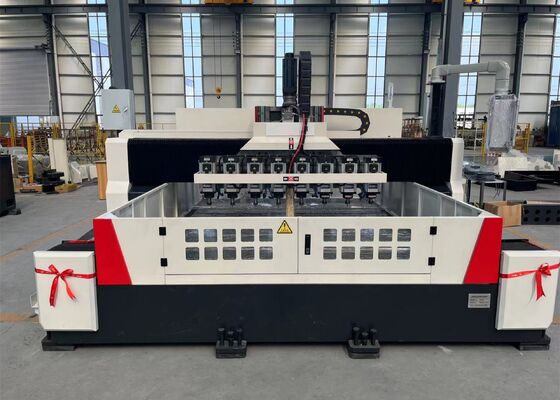

ER25 Mil Konik Delik CNC Ekran Plakası Delme Makinesi Φ 1-Φ6mm Maks. Delme Çapı

ER25 Spindle Taper Hole CNC ekran plaka delme makinesi Φ 1-Φ6mm Max. delme çapı

Uygulamalar:

Bu ekipman, öncelikle iş parçacıklarının, örneğin delikli levhaların, geçirgen levhaların ve uygulanabilir işleme kalınlığı aralığında ince çelik levhaların yüksek verimlilikte delinmesi için geliştirilmiştir.Hem homojen hem de kompozite malzeme bileşenlerinde delikler üretebilmektedir.Tüm işleme işlemi, otomatik, yüksek hassasiyetli, çoklu özellikli destekleyerek uygun bir işleyişi sağlayan dijital bir CNC kontrol sistemi tarafından yönetilir.ve büyük hacimli üretim.

Parametre yapılandırması:

Makine yapısı:

Makine aracı esas olarak bir çalışma masası, hareketli portre, hareketli eyer, çoklu sondaj spindle üniteleri, merkezi otomatik yağlama sistemi, koruyucu bileşikler,Dolaşım soğutma sistemi, CNC kontrol sistemi ve elektrikli kontrol sistemi. Hareketli eksenler hassas yuvarlama doğrusal kılavuzluklar tarafından yönlendirilir ve yüksek hassasiyetli kurşun vida kümeleri tarafından çalıştırılır.Mükemmel konumlandırma doğruluğu sağlar, tekrarlanabilirlik ve operasyonel istikrar.

1İş masası:
Makine yatağı ve çalışma masası, birleştirilmiş gri dökme demir (HT250) bileşenleri olarak üretilir.dökümler, deformasyonu etkili bir şekilde önlerken olağanüstü statik ve dinamik sertlik elde etmek için hassas işleme tabi tutulurİş masası yüzeyi hassas bir şekilde bitirilmiş ve iş parçasının güvenli ve uygun bir şekilde sıkıştırılması için mantıksal olarak konumlandırılmış T yuvaları içerir.Yatak tabanının her tarafında yüksek hassasiyetli bir doğrusal kılavuzlama kurulur, kılavuz kaydırmalarında eşit yük dağılımını sağlar ve makine aletinin genel sertliğini ve germe ve basınç dayanıklılığını önemli ölçüde artırır.Sürüş mekanizması, çift taraflı senkron sürüş için hassas bir top vida montajı ile birleştirilmiş bir AC servo motoru benimsiyorY-eksen boyunca doğru bir şekilde hareket etmesine olanak sağlayan düzleştirilebilir düzeleme vidaları, yatağın ve çalışma masasının uygun bir düzeleme ve hizalamasını kolaylaştıran yatak altında düzenlenmiştir.

2- Hareketli port:

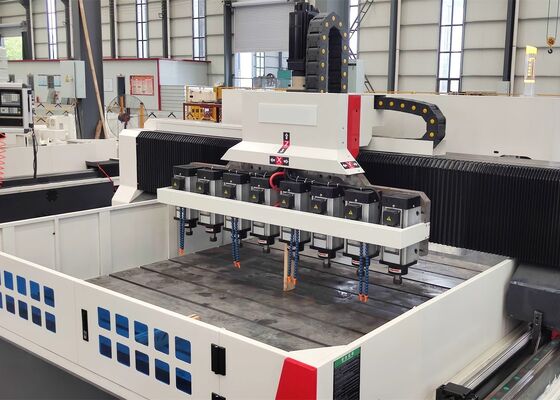

Hareketli portre, hassas döküm ve işleme süreçleri ile gri dökme demirden (HT250) üretilmiştir.iki dizi hassas topuşuk vida kümesi, ve iki servo motor, güç başı kaydırıcılarının Y ekseninin boyunca sorunsuz hareket etmesini sağlayan portalin ön tarafına monte edilmiştir.Her bir güç başlığı kaydırıcı bağımsız bir sondaj güç başlığı ile donatılmıştır. Gantry hareketi, servo motorlar tarafından hassas ve doğru konumlandırmayı sağlayan yüksek hassasiyetli koplamalar aracılığıyla top vidalarına hareket ileterek hassas bir şekilde kontrol edilir.

3Hareketli Eyer:
Hareketli eyer, sondaj ünitesinin istikrarlı ve doğru hareketini sağlamak için tasarlanmış hassas işlenmiş dökme demir yapısal birlemdir.İki yüksek yük kapasiteli CNC sertleştirilmiş kılavuz slaytı içerir, bir hassaslıklı top vida montajı ve bir servo motorla eşleştirilen yüksek hassasiyetli bir gezegen redüktörü.denetlenmiş yemSistem ayrıca otomatik çip kırma, çip boşaltma,ve işleme verimliliğini ve işletme rahatlığını artırmak için programlanmış duraklama fonksiyonları.

4Borma gücü başlığı:

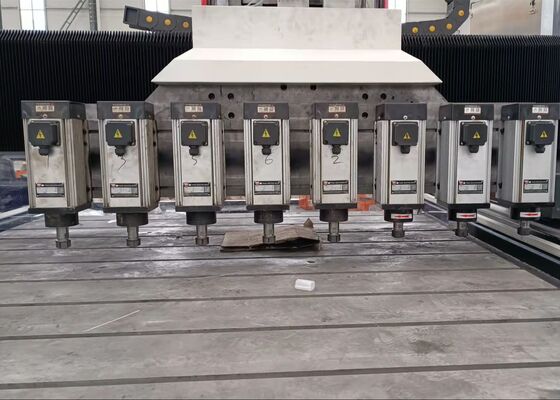

Buhurlama gücü başlığı, bir hassas spindle montajını doğrudan tahrik eden özel üç fazlı bir spindle motoru ile donatılmıştır.Spindle beş sıra Japon açılı temas rulman konfigürasyonu tarafından desteklenmektedir, ön tarafta üç ve arka tarafta iki rulmandan oluşan, istikrarlı çalışma ve adımsız iğne hızı ayarını sağlar.Besleme mekanizması, hassas bir top vida montajı ile birleştirilen bir servomotor tarafından çalıştırılır.X ve Y eksen hareketleri, hem doğrusal hem de dairesel interpolasyon işlemlerini sağlayan yarı kapalı döngü kontrolü altında koordineli bağlantıyı destekler.Spindle burun uygun sondaj aletleri barındırmak ve güvenilir alet sıkıştırma sağlamak için bir ER alet tutucu ile yapılandırılmıştır.
