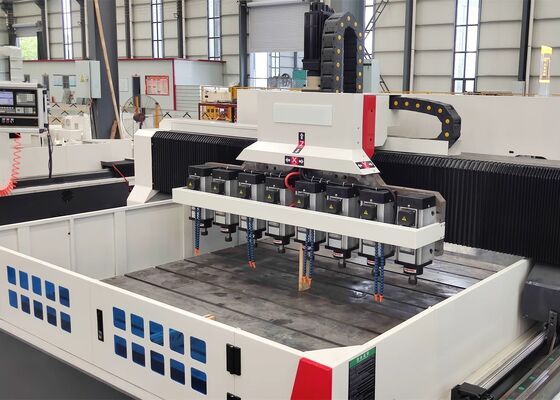

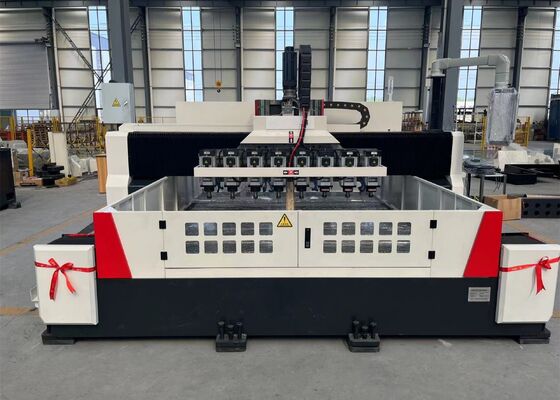

Yüksek Hızlı CNC Gantry Borma Makinesi Sieve Plate ER20 Spindle Taper Hole için
Uygulamalar:
Bu makine, öncelikle uygulanabilir kalınlık aralığı içinde geçirgen plakalar ve ince plakalar gibi iş parçasının yüksek verimlilikli delinmesi için tasarlanmıştır.Hem tek malzemeden hem de kompozit malzemeden yapılmış bileşenlerde delikler üretebilmektedir.İşleme işlemleri, kullanıcı dostu bir işletim süreci ve verimli bir üretim yönetimi sağlayan dijital bir sistem aracılığıyla kontrol edilir.yüksek hassasiyetli, çoklu spesifikasyon ve yüksek hacimli üretim.
Parametre yapılandırması:
| İş parçasının boyutu |
LxW |
3000x1000 mm |
| Ganti yüksekliği |
200 mm |
| Dikey kaydırıcı ram sondaj gücü başlığı |
Ne kadar? |
8 |
| Dövenin konik deliği |
ER20 |
| En fazla delme çapı |
Φ 1-Φ6 mm |
| Maks.kalınlığı |
≤ 180 mm |
| Servo spindle motor gücü |
2.2kW |
| Frekans dönüştürücü |
8x2.2kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
0-200mm |
| Güç başlığının yan hareketleri |
Maks. yatay yürüyüş |
1000 mm |
| Yan hareket hızı |
0 ~ 7 r/min |
| Yan hareket için servomotor gücü |
2.4kW |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpısı |
3000 mm |
| Besleme hareket hızı |
0 ~ 7 m/min |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
200 mm |
| Hareket hızı |
0 ~ 7 m/min |
| Servo motor gücü |
2.4kW |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.01/1000mm |
Makine yapısı:
Makine esas olarak bir çalışma masasından, hareketli portardan, hareketli eyerden, birden fazla sondaj gücü başından, otomatik yağlama sisteminden, koruyucu takımlardan, dolaşım soğutma sisteminden oluşur.Dijital CNC kontrol sistemi, ve elektrikli kontrol sistemi. yuvarlak doğrusal kılavuz sistemleri yapısal destek ve kılavuzluk sağlarken, hassas top vida sistemleri doğru hareket iletimini sağlar.İşleme süreci boyunca yüksek konumlandırma doğruluğunu ve tekrarlanabilirliğini sağlamak.
1İş masası:
Makine yatağı ve çalışma masası, gray dökme demir (HT250) katı dökümleri olarak üretilir.bileşenler, mükemmel boyutsal istikrarı ve deformasyon direncini korurken olağanüstü statik ve dinamik sertliği elde etmek için hassas bir şekilde işlenmiştir.İş masası yüzeyi hassas bir şekilde bitirilmiş ve iş parçasının verimli ve güvenli bir şekilde sıkıştırılması için sistematik olarak düzenlenmiş T yuvaları içerir.Yatak tabanının her iki tarafında yüksek hassasiyetli iki doğrusal kılavuzlama kurulur, rehber slaytlar arasında dengeli yük dağılımını sağlar ve makine aletinin yapısal sertliğini, germe dayanıklılığını ve basınç dayanıklılığını önemli ölçüde artırır.Sürüş mekanizması, çift taraflı bir sürüş yapılandırmasında hassas bir top vida montajı ile birleştirilmiş bir AC servo motor kullanır, Y ekseninin boyunca sabit ve hassas bir gantry hareketi sağlar. Düzenlenebilir düzeleme çubukları yatağın alt tarafında eşit şekilde yerleştirilmiştir,yatak ve çalışma masasının seviyesinin ve hizalamanın uygun ayarlanmasına izin verir.
2- Hareketli port:
Hareketli portre, hassas dökme ve işleme yoluyla gri dökme demirden (HT250) üretilir ve sağlam ve sert bir yapısal temel sağlar.Gartry ön bölümü iki yüksek yük kapasiteli yuvarlak doğrusal kılavuzluk bileşenleri ile donatılmıştır, iki set hassas top vida bileşikleri ve iki servo motor, güç başı kaydırıcıların Y ekseninin boyunca doğru bir şekilde hareket etmesini sağlar.Her bir güç başlığı kaydırma işlemleri için bireysel bir sondaj güç başlığı ile donatılmıştır.. Gantry yolculuğu, düzgün hareket, güvenilir aktarım ve doğru konumlandırmayı sağlayan top vida montajlarına hareket ileten hassas koplamalar aracılığıyla servo motorlar tarafından yönlendirilir.
3Hareketli Eyer:
Hareketli eyer, sondaj başının istikrarlı bir desteği ve doğru konumlandırmasını sağlamak için tasarlanmış hassas bir dökme demir yapısal montajdır.İki yüksek yük kapasitesi CNC sertleştirilmiş rehber slayt ile donatılmıştır, hassas bir top vida montajı ve bir servo motora bağlı yüksek hassasiyetli bir gezegen redüktörü.Bu aktarım konfigürasyonu Z eksen boyunca sondaj başını sürüyor ve hızlı yaklaşımı destekliyorKontrollü besleme, hızlı geri çekme ve durma işlemleri. Ayrıca otomatik çip kırma, çip çıkarma ve duraklama işlevlerini de içerir.İşleme sürekliliğini ve işletme verimliliğini artırmak.

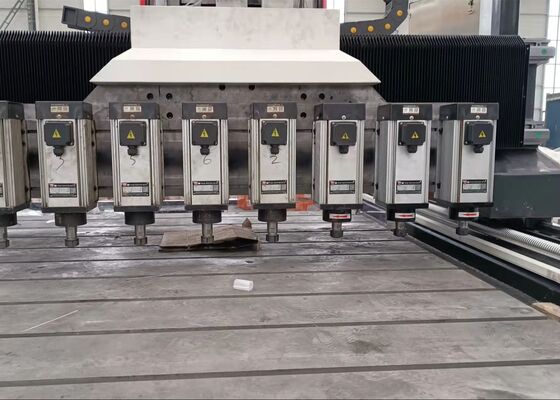

4Borma gücü başlığı:
Borma gücü başlığı, hassas spindle montajını doğrudan tahrik eden özel üç fazlı bir spindle motoru ile donatılmıştır.Spindle beş sıra Japon açılı temas rulman konfigürasyonu tarafından desteklenmektedir, ön tarafta üç ve arka tarafta iki rulmandan oluşan, iskelet desteğini sağlamlaştırır ve hız ayarlamasını sağlar.Besleme mekanizması, hassas bir top vida montajı ile eşleştirilen bir servomoteur tarafından çalıştırılırX ve Y eksenli sistemler yarı kapalı döngü kontrolü altında koordineli hareketi destekler.makineye hem doğrusal hem de dairesel interpolasyon işlemlerini gerçekleştirmesini sağlayanDöner burnu, sondaj aletlerinin güvenli ve hassas bir şekilde sıkıştırılmasını sağlamak için bir ER alet tutucusu ile donatılmıştır.
